Tutoriel sur comment utiliser le capteur effet hall SS49E avec Arduino

Description et caractéristiques

Le SS49EA est un capteur à effet Hall  dans un boîtier TO-92 à 3 broches. Il permet de mesurer la variation du champ magnétique. Ce petit capteur numérique est actionné par le champ magnétique d'un aimant permanent ou d'un électroaimant. Il répond aux alternances de pôles Nord et Sud, ou aux pôles Sud uniquement. La régulation des intervalles offre un fonctionnement stable sur une plage de tension d'alimentation de 3,8 V à 30 V DC. Le SS443A produit une sortie continue de l’ordre de 20mA et peut aller jusqu’à 50mA maximum. Sa gamme de tension d’alimentation est de 3.8V permettant sont utilisation  dans de nombreuses applications basses tension.

Applications

Contrôle Moteur, Détection et Instrumentation, dans la Médine, en industrie, également dans la robotique,

NB : il est déconseillé d’utiliser les capteurs à effet Hall dans des appareils de sécurité ou d'arrêt d'urgence ou dans toute autre application où la défaillance du produit pourrait entraîner des blessures corporelles.

Appareil sensible aux décharges électrostatiques (ESD), ne pas ouvrir ou manipuler, excepté à un poste de travail antistatique.

Brochage :

capteur effet hall SS49E et Arduino UNO

Out __________________________A0 Arduino UNO

GND_________________________GND Arduino

VCC _________________________ 5V Arduino

fil de connexion ________________

Code :

#define Hall A0

void setup () {

pinMode (A0, INPUT);

Serial.begin (9600);

}

void loop () {

float valeur;

float Gauss; //Gauss est l'unité de mesure d'un champ électromagnétique

valeur = analogRead (A0);

Gauss = ((valeur*5)/1023)/0.0014; /*0.0014= 1.4mV qui est la sensibilité du capteur effet hall SS49E */

Serial.println ("le champ électromagnétique= ");

Serial.println(Gauss);

delay(80);

/* au début de la lecture sur le moniteur série vous

 allez lire des valeurs de Gauss en principe quel que soit l'endroit où nous

 sommes, nous sommes en présence don de magnétique donc pour ne pas lire de valeur de Gauss en sortie,

il faut être dans un environnement Antimagnétique. Moi je suis à l'atelier lol : D */

}           //

 Vous pouvez retrouver tous ces composants sur le site de YoupiLab www.youpilab.com/components/

 Merci !

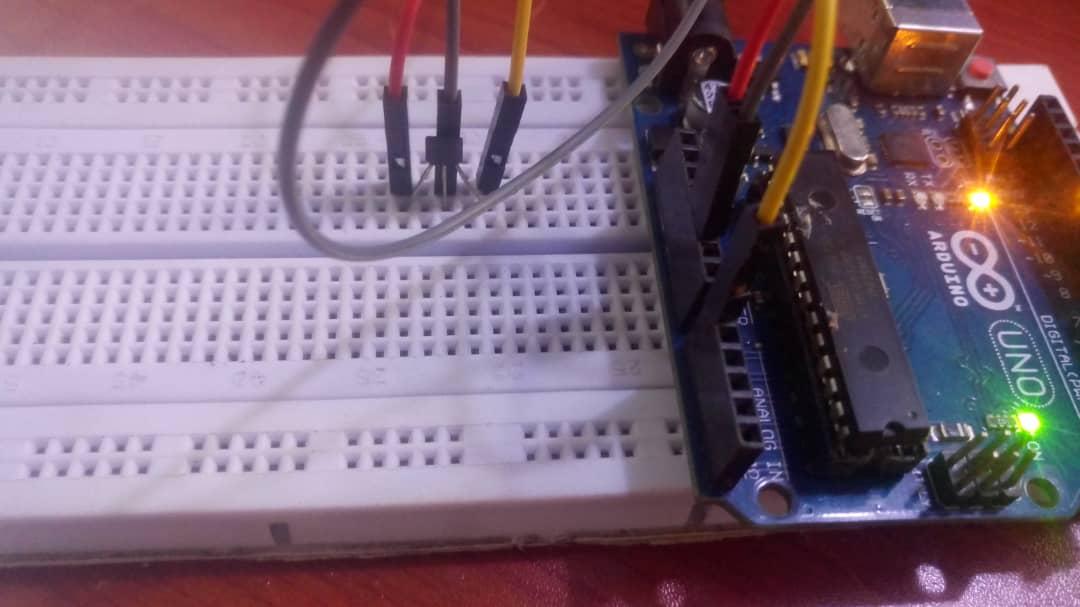

Câblage
