Tutoriel sur l’alimentation du Module GSM SIM800L V2.0 Wireless.

TABLE DES MATIÈRES

1. Description du module

2. La description des broches

3. Câblage

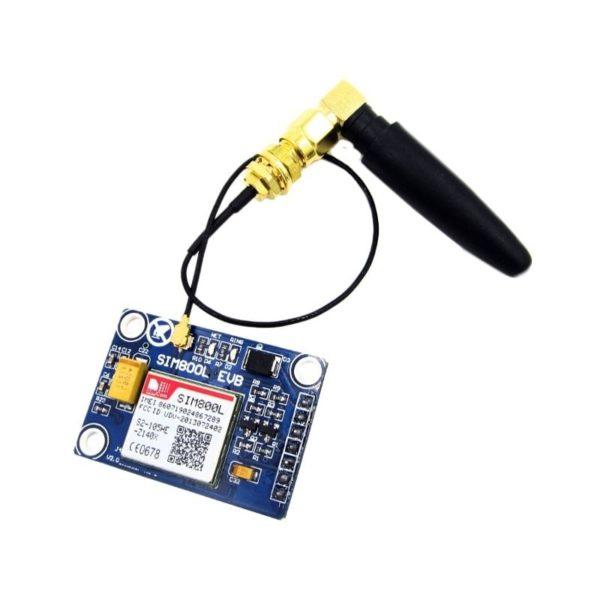

Description du module

La Sim800L V2.0 est un module GSM / GPRS. Vous avez la possibilité d’envoyer un message, passer un appel, transférer des données via le GPRS.

Le module SIM800l a une interface série de niveau TTL, un ensemble d'interfaces d'alimentation. En outre, il existe un ensemble d'interfaces d'antenne sur ce module.
La puce de SIM800L a les mêmes fonctionnalités de base que celles de SIM800H est une solution complète Quad-bande GSM / GPRS de type LGA qui peut être intégrée dans les applications client :
SIM800H supporte la Quad-bande 850/900/1800 / 1900MHz et permet aussi la transmission de la voix, des SMS et d’informations de données avec une faible consommation d’énergie :

Caractéristiques générales
• Quadri-bande 850/900/1800 / 1900MHz
• GPRS multi-slot classe 12/10
• Station mobile GPRS classe B
• Conforme à GSM phase 2/2 + - Classe 4 (2 W @ 850 / 900MHz)
- Classe 1 (1 W @ 1800 / 1900MHz)
• Contrôle via les commandes AT ( 3GPP TS 27.007, 27.005 et commandes AT améliorées SIMCOM)
• Plage de tension d'alimentation 4.7V~ 5V – 2A
• Faible consommation d'énergie
• Classe GPRS 12: max. 85,6 kbps (down Link / up Link)
• Mode non transparent
  Spécifications pour SMS via GSM / GPRS
• Point à point MO et MT
• Diffusion cellulaire SMS
• Mode texte et PDU
  Fonctionnalités logicielles
• Protocole 0710 MUX
• Protocole TCP / UDP intégré
• FTP / HTTP
• MMS
• E-MAIL
• DTMF
• Détection de brouillage
• Enregistrement audio
• TTS
• AT intégré (en option) Spécifications pour voix
• Triode
- Demi-fréquence (HR)
- Plein débit (FR)
- Plein débit amélioré (EFR)
• AMR
- Demi-débit (HR)
- Plein débit (FR)
• Fonctionnement mains libres

Interfaces 88 pads LGA comprenant:
• Interface audio analogique
• Sauvegarde RTC
• Interface série
• Interface vers externe SIM 3V / 1.8V
• Pad d'antenne GSM • Pad d'antenne
  FM • Pad d' antenne
• Interface de commande cellulaire AT Certifications (Plan):
• CE
• GCF
• FCC
• ROHS
• REACH

SIMCARD: support micro SIMCARD

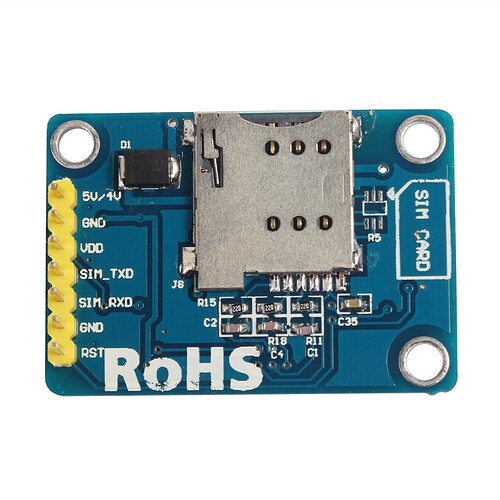

LA DESCRIPTION DES BROCHES:


VCC 5v _________________ alimentation du module GSM
GND ___________________ la masse

VDD ___________________ (pas utilisé dans la plus part des cas)

SIM TXD _______________ Transmission de donné
SIM RXD _______________ Réception de donné

GND __________________ la masse

RST ____________________ broche de réinitialisation

Câblage

Pour alimenter le Module GSM, il faut avoir une alimentation très stable de 5V au minimum 2A. Dès la mise sous tension de ce module il demande beaucoup de ressources  en énergie de l’ordre de 2A ce qui sous-entend que votre générateur doit avoir la capacité de délivrer  au minimum 15W. Par exemple vous pouvez utiliser une batterie d’onduleur 12V/7AH

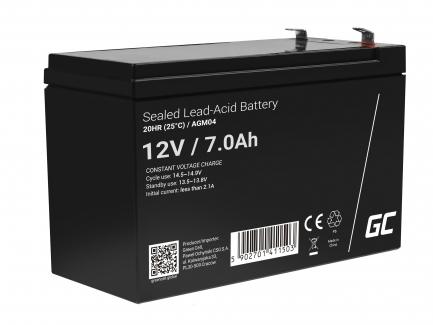

Fig : Batterie 12V/7Ah

Je vous propose ce PCB que vous pouvez reproduire chez vous avec un logiciel de simulation comme protéus, Vous pouvez aussi commander le PCB sur notre site , ou télécharger le PCB que je vous propose sur ce lien.

nous avons besoin des composants suivantes:

• Deux (2) LM7805

• Un (1) condensateur de 4700uf/25V

• Deux (2) résistances de 1 ohm

• Deux (2) terminal block

• Une batterie de 12VDC/7AH

Fig : schéma proteus.

Fig : schéma PCB
