Tutoriel sur le capteur de courant ZHT 103 AC 5A/5mA

Rédigé par : ADJIN Sèdami Fructueux

TABLE DES MATIÈRES

1. Description du capteur de courant ZHT 103 AC 5A/5mA

2. Spécification du capteur ZHT 103 AC 5A/5Ma

3. Applications

4. ZHT 103 avec Arduino UNO

5. Test

6. Code et explication en commentaire

1. Description du capteur de courant ZHT 103 AC 5A/5mA

Le ZHT 103 est un capteur de courant alternatif monophasé. Il peut mesurer des courants alternatifs inférieurs à 1A. Il dispose d'une résistance d'échantillonnage intégrée et d'un transformateur de micro-courant précis.

2. Spécification du capteur ZHT 103 AC 5A/5Ma

Le capteur ZHT 103 possède deux bornes, GND et signal. La borne GND est connectée au  GND du circuit dont vous voulez mesurer le courant et la broche  signal est connectée au pin analogique du microcontrôleur dont vous voulez vous servir, dans le cas de ce tutoriel nous allons utiliser le ATMEGA328P embarqué sur une carte Arduino UNO.

 Courant d'entrée nominal: 5A

 Courant de sortie nominal: 5mA

 La gamme linéaire: 0 ~ 10A (100 ohms)

 Changement: 1000: 1

 Linéarité: 0, 2%

 Indice de précision: 0.2

 Matériau du joint: résine époxy

 Température de fonctionnement: -40 à 90 ° C

  Taille: 18x19x22

  Poids: 8 grammes

3. Applications

Le capteur de courant ZHT 103 peut être utilisé dans: les industries l’automobile les installations

• les industries

• l’automobile

• les installations domestiques pour la mesure de la consommation des équipements

1-  ZHT 103 avec Arduino UNO

Avant de passer à la phase pratique pour voir le fonctionnement efficace de notre capteur de courant, il faut faire un câblage  au préalable, pour cela nous aurons besoin de :

-          2 résistances de 10KΩ

-          1 résistance de 200Ω

-          1 condensateur de 100µF/10v

-          1 capteur de courant ZHT 103 AC 5A/5mA

-          D’une carte Arduino UNO R3

• -          Des fils connexion Mal/Mal

• -          1 protoboard

• Vous pouvez retrouver tous ces composants sur le site de YoupiLab www.youpilab.com/components/

4. Test

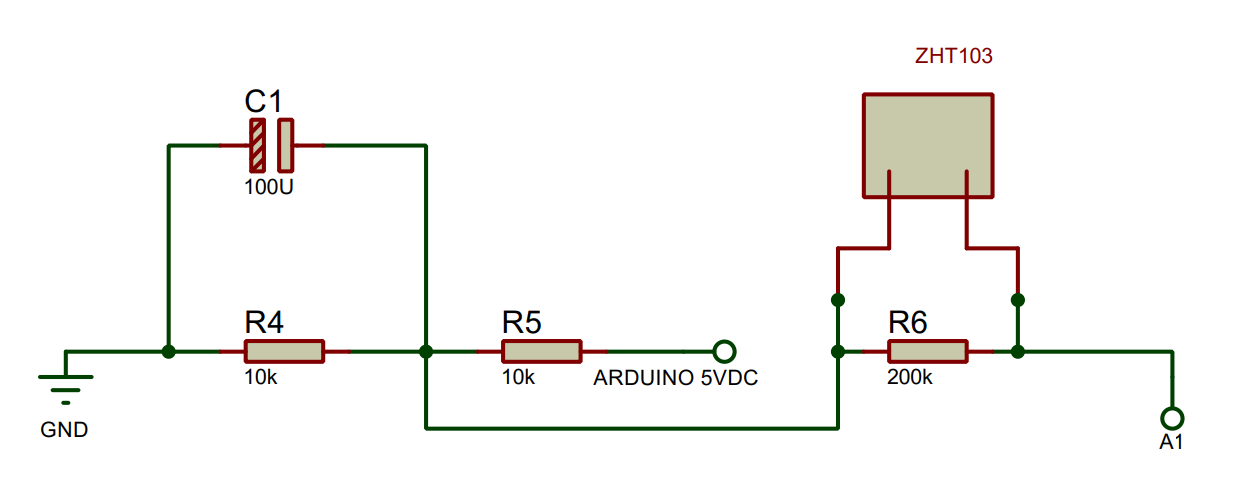

●   L’extrémité libre du ZHT 103 à __________ A1

●   GND du montage à ____________________ Arduino UNO

                      ●       5VCC du montage à  ___________________ 5 VCC Arduino UNO

●   Faites passer un fil par le creux du capteur de courant AC et reliez  une extrémité de ce fil à une borne du récepteur dont vous voulez vérifier la consommation et l’autre extrémité à l’entré une fiche secteur,

●   et un second fil relié au récepteur et à la seconde extrémité du fil au second trou du fiche secteur comme l'illustre  l’image suivante : (image à intégrer)

Nous allons passer à la programmation, mais d’abord rendez-vous sur ce lien et téléchargez la librairie EmonLib dont  le  code exemple current_only vous permet d’observer le courant qui circule et la puissance apparente.

5. Code et explication en commentaire

// EmonLibrary examples openenergymonitor.org, Licence GNU GPL V3

#include "EmonLib.h"                   // Include Emon Library

EnergyMonitor emon1;                   // Créer une instance

void setup ()

{

  Serial.begin(9600);

  emon1.current(A1, 4.5);      /* lecture du courant: input pin, calibration (rappelons ici que la calibration dépend de la norme de tension dans certains pays et continent). */

}

void loop ()

{

double Irms = emon1.calcIrms(1480);  /* formule de calcule du      courant circulant dans le capteur ZHT 103 Irms */

Serial.print(Irms*230.0); // Calcule de la puissance   apparent

  Serial.print(" ");         // affiche de la puissance

  Serial.println(Irms);  // affichage du courant Irms

}

NB : Après téléversement du code, ouvrez  le moniteur série et observez les valeurs. Je  vous suggère de faire aussi des vérifications avec votre ampèremètre pour pouvoir apprécier les valeurs affichées.

Vous pouvez retrouver tous ces composants sur le site de YoupiLab www.youpilab.com/components/
